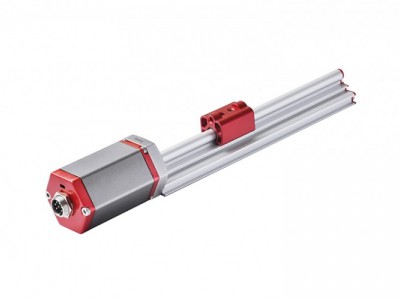

SDM10A磁致伸縮位移傳感器是利用磁致伸縮原理開發的高精度位移測量傳感器，采用非接觸測量方式，使用壽命長，環境適應強，不需要定期標定和維護；產品為絕對量輸出，重啟不需歸零；具有高精度、高穩定性、高可靠性和高重復性的技術特點；支持電流，電壓，SSI，Modbus等多種輸出方式，廣泛應用于石油、化工、鋼鐵、港口、機械和食品等高要求的工業場合，是高精度位移控制的首選。

● 電子倉不銹鋼全密封，防護等級IP65-67

● 電流、電壓、SSI、Modbus多種輸出方式

● 螺紋或法蘭方式安裝

● 非接觸測量，零維護

● 冶金工業：硬模壓鑄，擠壓成型，切割

● 港口設備：集裝箱處理

● 塑膠工業：注塑，吹模，壓鑄

● 建筑業：隧道鉆探，推土機，挖土機

模擬輸出型：

數字輸出型：

外置式安裝：

安裝步驟：

1) 用傳感器支架將傳感器卡住，并將支架用鎖緊螺母固定在傳感器上。

2) 將磁環用兩個防松墊圈#6和兩個專用螺釘M3×16固定在磁環支架上，將磁環裝在測桿上，螺釘頭部應朝向六方基座側；磁環應盡量與測桿同心且無接觸，但磁環稍有偏心不會影響傳感器的性能。

3) 將固定板條緊繞在測桿的最末端，用兩個M3×8螺釘和兩個M3螺母將固定板條固定在測桿支架上。

4) 最后將整個初裝好的傳感器套件，按安裝要求用相應的螺釘把傳感器支架和測桿支架固定在安裝現場預定的位置即可。

注意事項：

1) 位移傳感器外置安裝時，配用開口磁環。對測量范圍小于1000mm的傳感器，建議選用FM-2安裝附件；大于1500mm的，選用FM-3安裝附件。

2) FM-2安裝附件只提供一根固定板條，將其固定在距測桿末端25mm以內；

FM-3安裝附件有三根固定板條，安裝方法為：一根固定在距末端約25mm 以內，另外兩根均布在測桿上。

內置式安裝：

安裝步驟：

1) 將傳感器旋入液壓缸外缸套的安裝孔內擰緊，如圖1所示。（注：加工液壓缸安裝孔請與磁尺安裝螺紋保持一致，“O”形圈的密封面應按圖2所示加工；傳感器安裝螺紋尺寸見下表）

2) 根據所選用磁環的尺寸，在活塞桿上加工出安放磁環和非導磁墊片的安裝空間（參考圖1）并加工好四個M3安裝螺紋孔，將磁環墊上非導磁墊片用專用螺釘M3×16和專用墊圈#6固定好。

3) 將傳感器測桿穿過磁環插入空心活塞內腔，磁環應盡量與測桿同心，但磁環稍有偏心對測量精度無影響。
